TP-Link TL-WDR1100路由器2.4G无线WDS桥接设置

TP-Link设置 2015-08-05 TP-Link TL-WDR1100路由器2.4G无线WDS桥接设置已关闭评论 1335字
- N +

本文介绍了TP-Link TL-WDR1100路由器的2.4GHZ频段的无线网络的WDS桥接设置方法,TL-WDR1100是双频路由器,支持2.4GHZ5GHZ两个频段的无线网络;目前绝大多数无线设备使用的都是2.4GHZ频段的无线网络。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

什么时候使用WDS桥接设置?

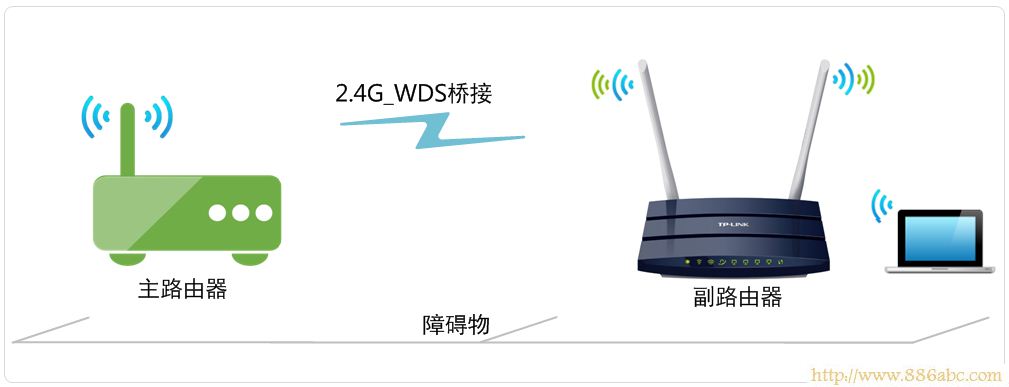

当场所的面积较大,一台无线路由器的无线WiFi信号不能够全面覆盖,部分区域的信号薄弱或者没有信号;这种情况下,可以增加一台无线路由器,并设置WDS桥接,增加无线信号的覆盖。

步骤一、查看主路由器信息

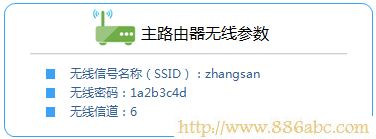

请进入主路由器的设置界面,查看主路由器的无线信号名称(SSID)、加密方式、无线密码、信道这几个参数,并记录下来,如下图所示:SSID:zhangsan;无线加密方式:WPA-PSK/WPA2-PSK;无线密码:1a2b3c4d;无线信道:6

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

温馨提示:这里把原来网络中已经连接到Internet的路由器叫做主路由器;把TL-WDR1100路由器叫做副路由器

步骤二、TL-WDR1100路由器2.4G无线WDS桥接设置

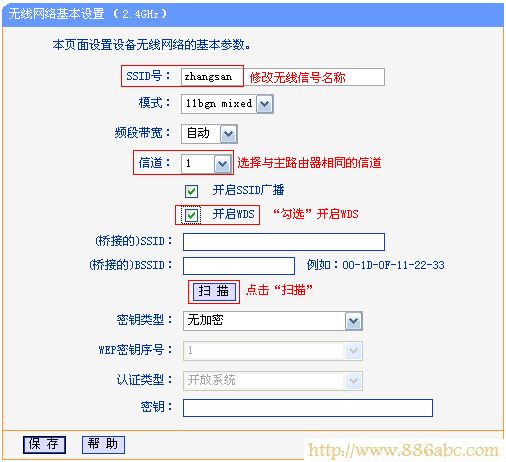

1、在TL-WDR1100的设置界面,点击“无线设置2.4GHZ”——>“基本设置”——>“SSID号”修改:zhangsan——>“信道”选择:6(与主路由器的信道一致,下图中是1,是错误的)——>勾选“开启WDS”——>点击“扫描”。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

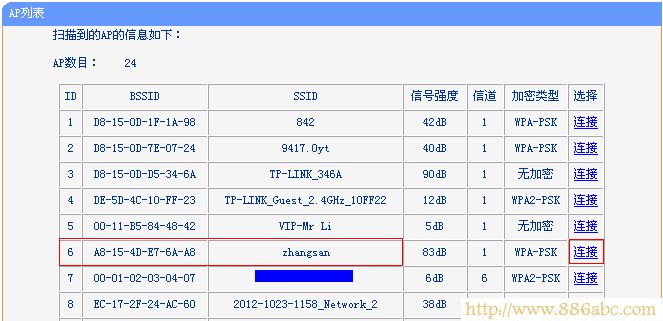

2、在扫描的结果中主路由器的SSID,然后点击后面的“连接”即可,如下图所示:

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

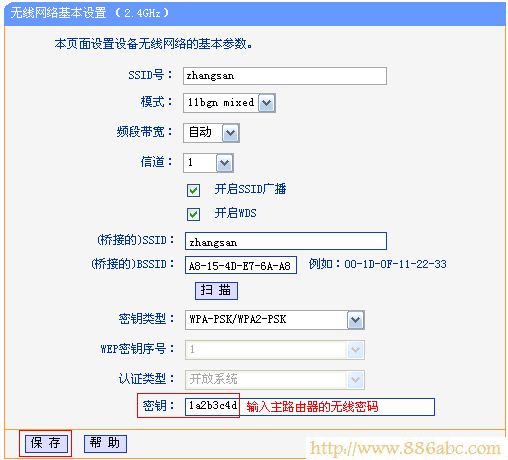

3、点击连接后,会出现下面的设置界面,在“密钥”后面填写主路由器的无线密码——>点击“保存”。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

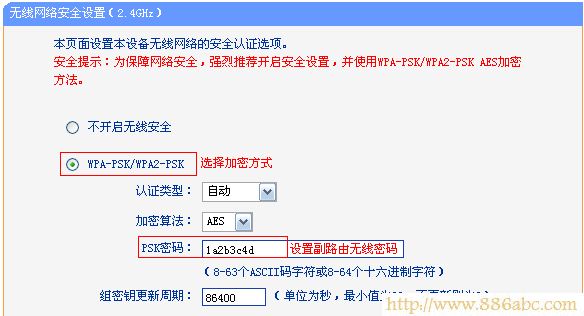

4、设置TL-WDR1100的无线密码

点击“无线设置2.4GHz”——>“无线安全设置”——>选择“WPA-PSK/WPA2-PSK”——>在“PSK密码”填写:1a2b3c4d(主路由器相同的无线密码)——>点击“保存”。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

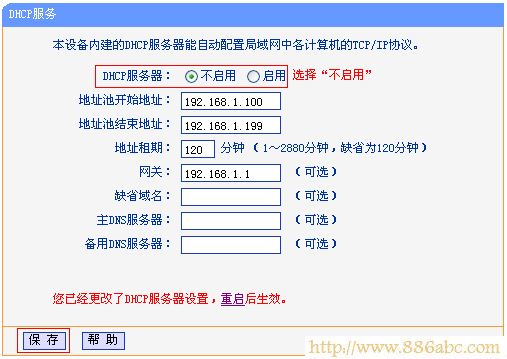

5、关闭TL-WDR1100路由器的DHCP

点击“DHCP服务器”——>“DHCP服务”——>在“DHCP服务器”后选择为“不启用”——>点击“保存”。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

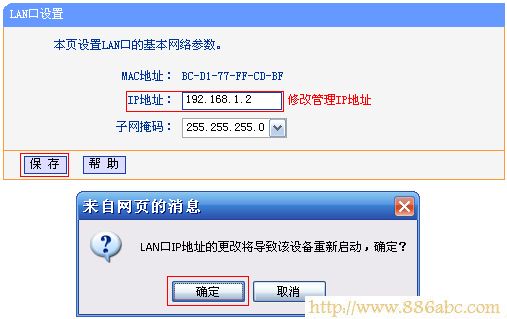

6、修改TL-WDR1100路由器LAN口IP地址

点击“网络参数”——>“LAN口设置”——>“IP地址”修改为:192.168.1.2——>“保存”——>点击“确定”,重启TL-WDR1100路由器

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置

注意问题

(1)、如果前面主路由器的设置网址是192.168.0.1,那么就应该把TL-WDR1100路由器的LAN口IP地址修改为:192.168.0.2,这一点请广大网友注意。

(2)、如果前面主路由器的设置网址是192.168.1.1,那么就应该把TL-WDR1100路由器的LAN口IP地址修改为:192.168.1.2,这一点请广大网友注意。

(3)、修改原则:WDS桥接的2台无线路由器的LAN口IP地址要做同一个网段,但又不能相同。

温馨提示:重启之后,用户需要在浏览器中输入修改后的LAN口IP地址,如:192.168.1.2来登录路由器。

步骤三:检查WDS桥接设置是否成功

在浏览器中输入TL-WDR1100路由器修改后的LAN口IP地址,本文中是192.168.1.2,登录到设置界面。

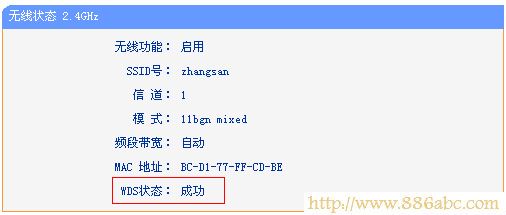

点击“运行状态”——>查看“2.4G_无线状态”下面的WDS状态,如果显示:成功,则表示WDS桥接设置成功。

TP-Link路由器设置,192.168.1.1 路由器设置密码,路由器wan口未连接,光纤猫路由器,模块图片,无线路由器密码设置
