在外观和r7000 r6400没有两，五个螺钉位于底部和四英尺的中间位置的下方，拆除近0困难。

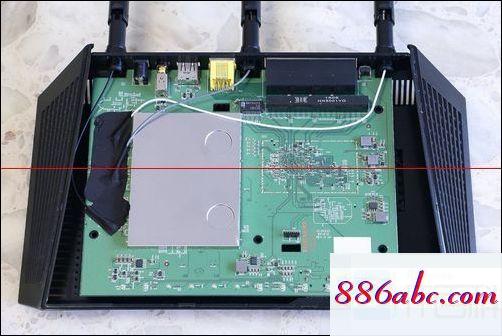

1、开盖可见PCB，不像r7000 PCB的蓝颜色，但是布局还是很相似的。

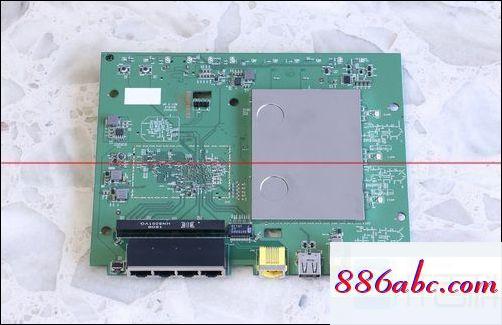

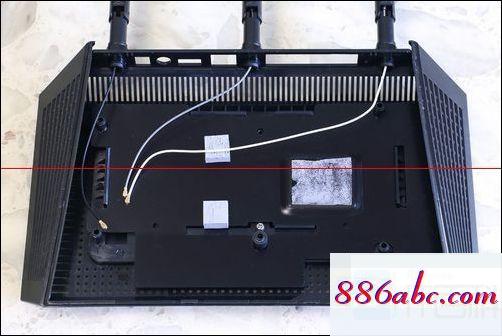

2、PCB和底座不是螺钉固定的，底座的铝板通过热传导贴在芯片上提供被动散热。

3、PCB前端有金属屏蔽，下面是无线控制芯片。

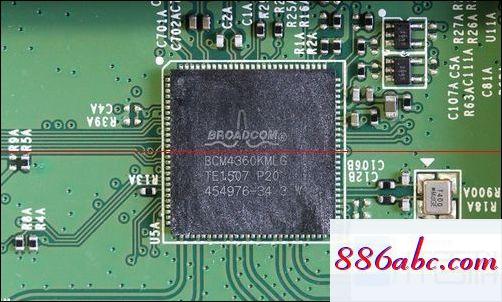

4、5G WiFi芯片来自博通bcm4360，同r6300v2。

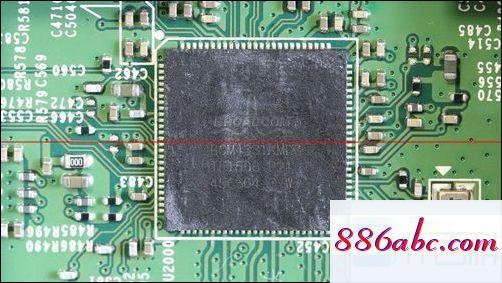

5、2.4g芯片从WiFi博通bcm4331，与r6300v2相同。

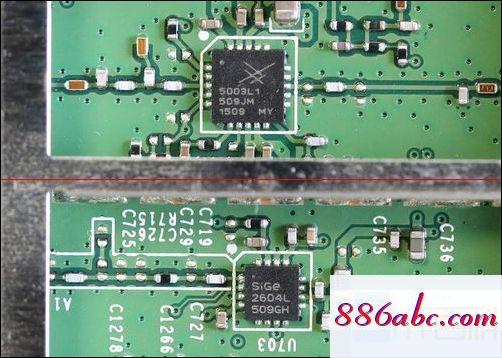

6、顶部和底部的两个是5G和2.4G信号芯片。

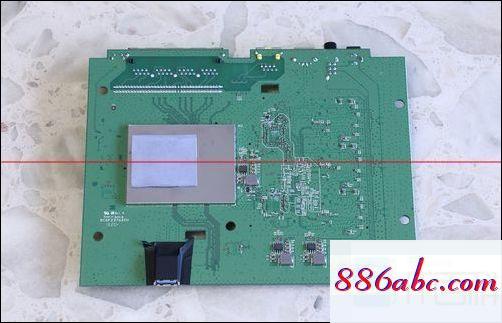

7、背面的PCB也有金属屏蔽，一块大的散热片贴在铝板的底部帮助散热。

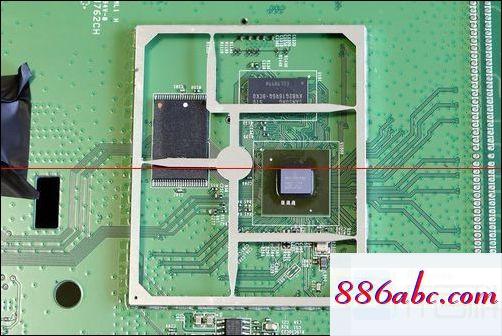

8、下护板三芯片。

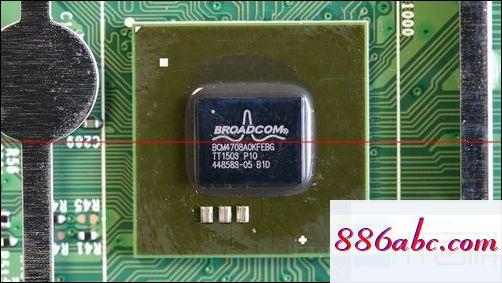

9、主要芯片采用Broadcom bcm4708 A9双核800MHz的处理器，符合r6300v2。

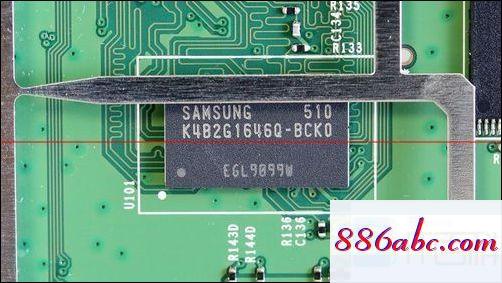

10、三星2GB RAM芯片（256MB）。与r6300v2能力。

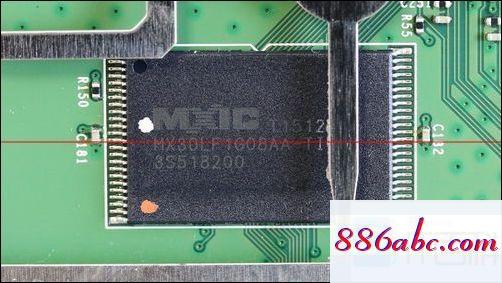

11、NAND Flash芯片模型mx30lf1g08aa，容量1GB（128MB），容量为r6300v2相同。
