  企业网络环境中,经常会使用三层交换机进行网络汇聚,对接宽带路由器,实现共享上网。那么,在没有动态路由协议参与的条件下,三层交换机的多个网段与路由器通信、通过路由器上网以及访问路由器子网主机等需求,需要通过静态路由器与NAPT结合实现。那么你知道tplink路由器怎么多网段NAT实现与三层交换机对接吗?下面是www.886abc.com整理的一些关于tplink路由器多网段NAT实现与三层交换机对接的相关资料,供你参考。

  tplink路由器多网段NAT实现与三层交换机对接的方法:

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

  本文以上述拓扑为例,介绍设置方法。举例上述拓扑配置及需求如下:

  路由器网段为192.168.1.0/24,三层交换机下划分了3个网段,分别为:192.168.0.0/24(连接路由器)、172.16.1.0/24(子网A)、10.0.0.0/24(子网B),三层交换机连接路由器接口的IP地址为192.168.1.2。现在需要实现这3个子网的电脑都可以通过路由器上网。

  设置前,需要在三层交换机上配置好正确的路由,默认路由指向路由器的LAN口IP地址。

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

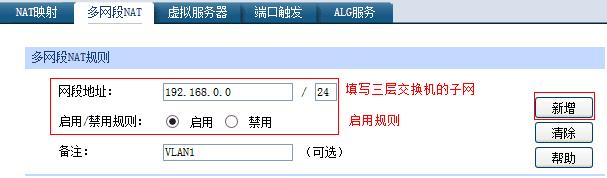

  登录路由器的管理界面,点击 传输控制>>转发规则>> 多网段NAT,网段地址填写三层交换机连接的网段。添加192.168.0.0/24网段的规则,启用 规则,点击 新增,如下图所示:

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

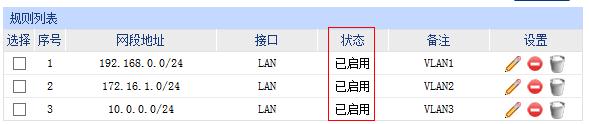

  按照同样的方法,添加另外两个网段的规则,设置完成后,总规则如下:

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

  点击 传输控制 >> 路由设置,添加静态路由规则。

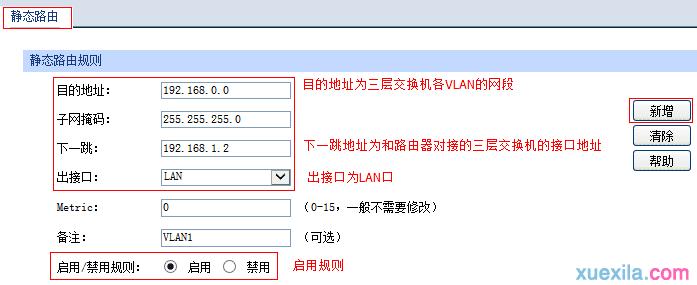

  自定义规则名称,目的地址填写三层交换机各VLAN的网段地址,下一跳地址填写三层交换机连接路由器的接口地址,出接口选择LAN口,如下图所示:

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

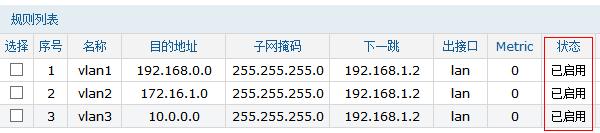

  同样的方式,添加其它网段的静态路由规则,设置完成后,总规则如下:

tplogin.cn/无线安全设置,192.168.1.1登陆admin,tplogin,,tplogin.cn登陆,falogin.cn

  至此,路由器设置完成,三层交换机下的各网段对应的电脑均可通过路由器实现共享上网。
