用户需求:
内网2网段的机器可与VE1560下的3网段机器互通。

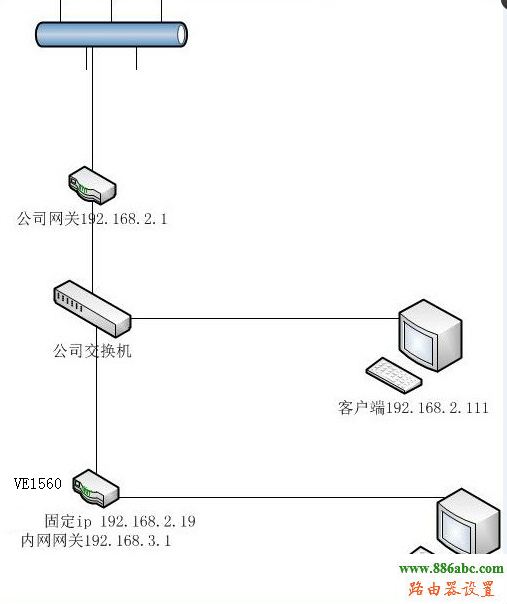

用户的网络示意图如下:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码

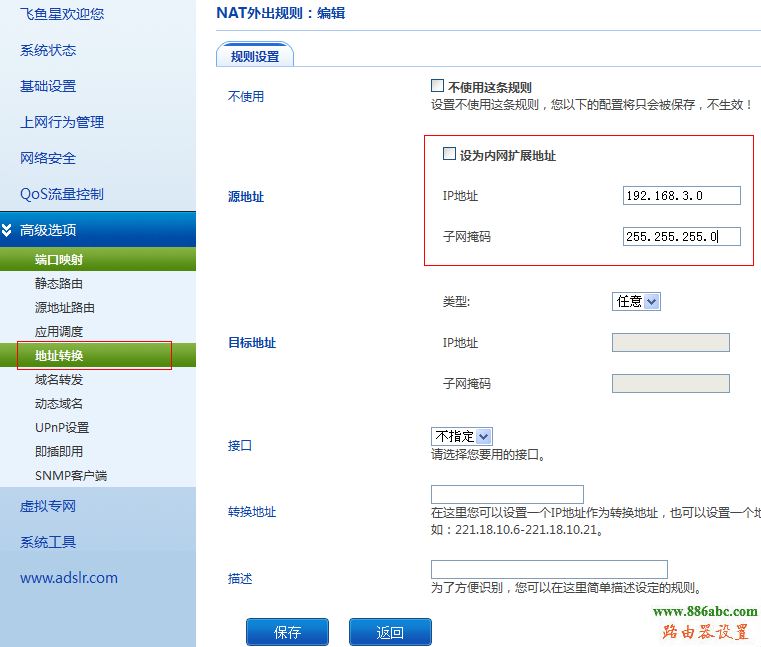

一、在出口设备上开启地址转换。如下图:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码

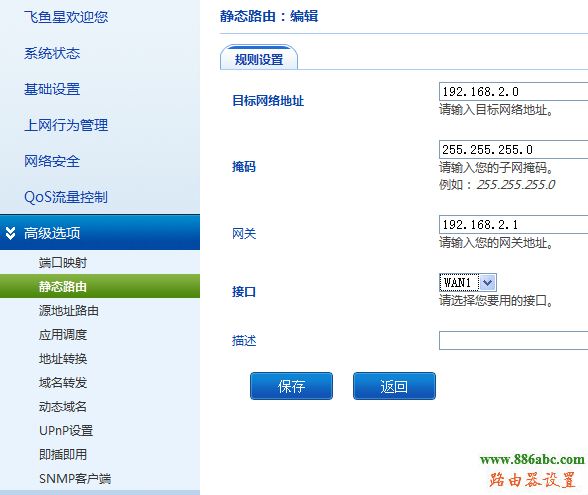

二、在出口网关设备上设置静态路由。如下图:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码

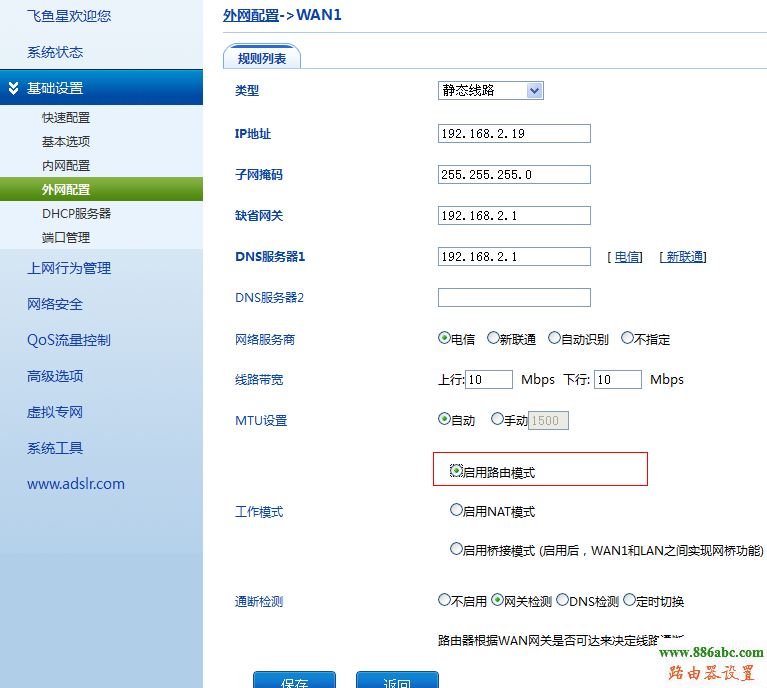

三、在VE1560上开启路由模式。如下图:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码

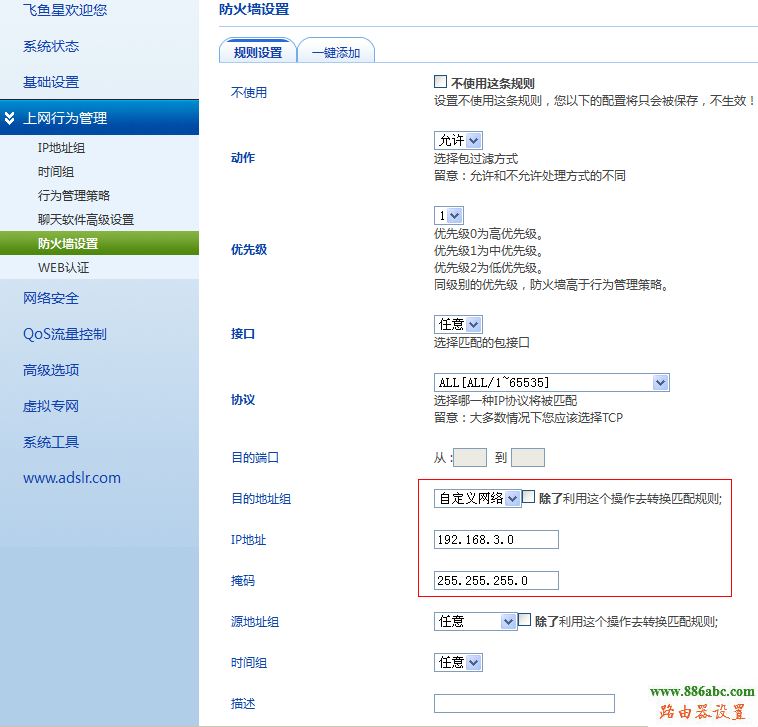

四、在
VE1560上设置防火墙允许规则。如下图:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码

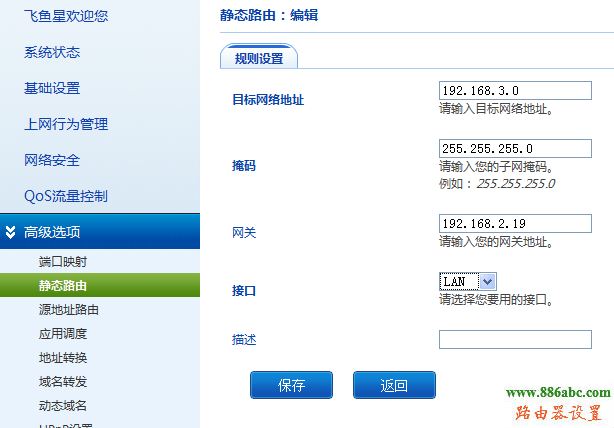

五、在
VE1560上设置静态路由。如下图:
路由器,设置,192.168.1.1 用户名,路由器如何设置,buffalo路由器设置,无线路由器 设置,如何设置无线路由器的密码
设置完成后,重启出口网关设备与VE1560,实现目的。
