网件netgear无线路由器VPN服务

  美国netgear公司长期致力于为企业用户与SOHO用户提供简便易用并具有强大功能的网络综合解决方案,其制造的路由器设备功能强大,那么你知道网件netgear无线路由器VPN服务吗?下面是www.886abc.com整理的一些关于网件netgear无线路由器VPN服务的相关资料,供你参考。

  网件netgear无线路由器VPN服务的设置方法:

  实例配置

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

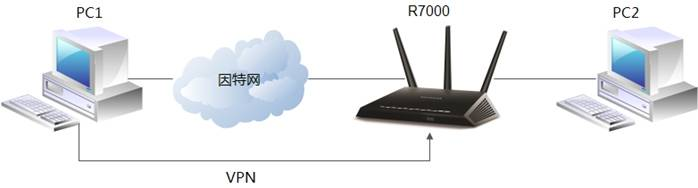

  我们以上图的拓扑结构来说明此功能如何配置。待配置成功后,PC1可访问R7000无线路由器的内网资源。环境如下:

  操作系统:PC1 : Windows 7 32bit

  无线路由器:NETGEARR7000(LAN IP:192.168.111.1)

  宽带连接:广州电信ADSL线路(PPPoE)

  第一步安装OpenVPN

  NETGEAR的VPN服务功能是基于OpenVPN的技术实现的,因此,我们要在每一台需要连接VPN的电脑上安装部署OpenVPN软件。

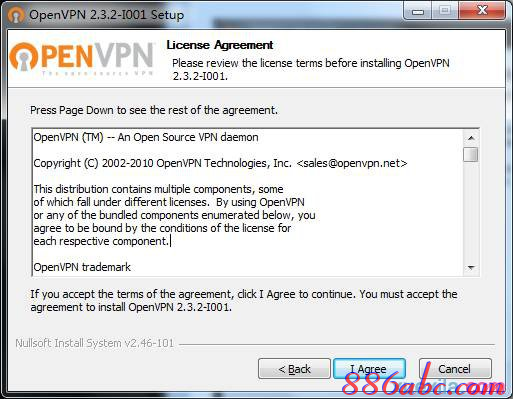

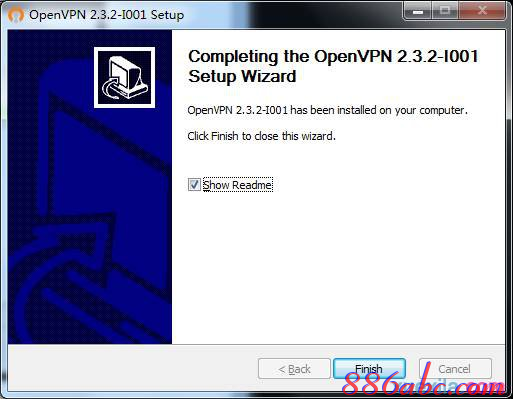

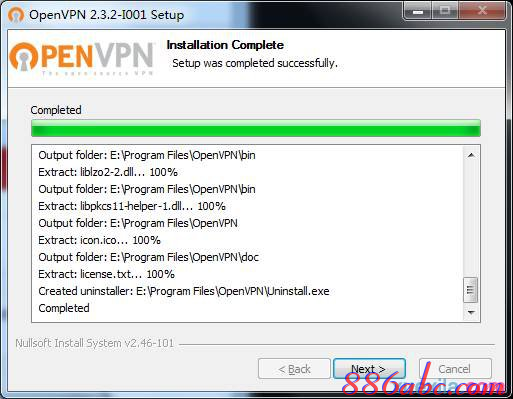

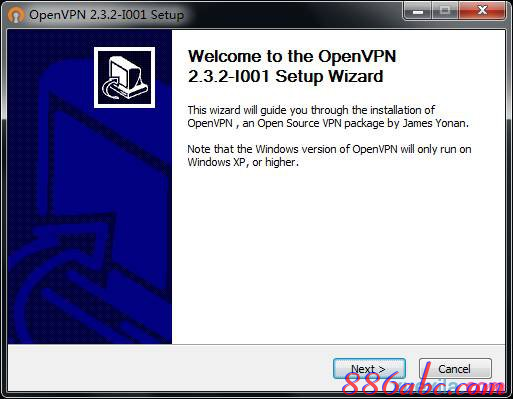

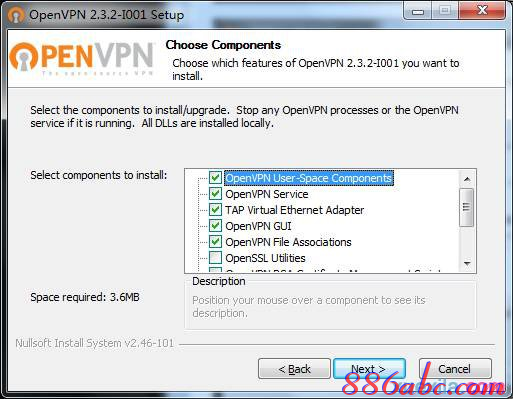

  访问官网获取适用于您的操作系统的OpenVPN软件,本例中获取的软件安装包为“openvpn-install-2.3.2-I001-i686.exe”。双击运行此安装程序,根据安装程序提示完成安装:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

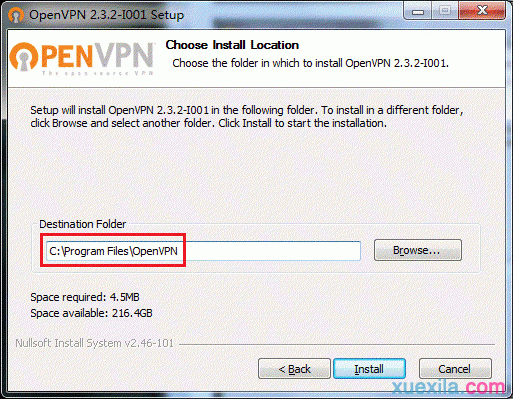

  请记录下图中的安装位置,我们将在“第四步”的配置过程中用到:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

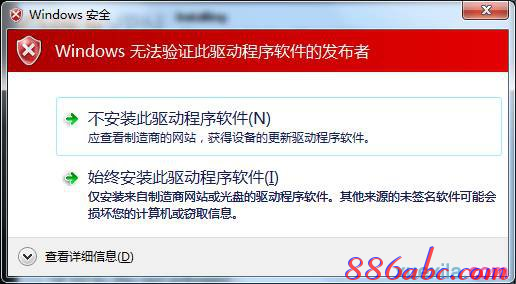

  注意:由于OpenVPN需要安装虚拟网卡(TAP-Windows Adapter V9)才能正常工作,因此可能出现下图中的提示,请点击“始终安装此驱动程序软件(I)”。

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  完成安装后可于桌面上找到“OpenVPN GUI”的图标,或于开始菜单中找到“OpenVPN”的程序组。

  第二步启用动态域名(DDNS)功能

  【温馨提示】

  根据Internet接入方式的不同,可能需要启用动态域名(DDNS)功能:如果您的Internet接入方式为动态IP或PPPoE,则需要启用动态域名(DDNS)功能;如果您的Internet接入方式为静态IP,请跳过这个步骤。

  本例中的宽带线路是广州电信ADSL,PPPoE认证方式,我们配置了主机名为“ngchinatest.mynetgear.com”的NETGEAR动态域名。

  第三步配置路由器的VPN服务功能

  登录路由器管理页面

  管理页面的地址为www.routerlogin.com或 www.routerlogin.net

  默认的管理员账号及密码是:admin、password

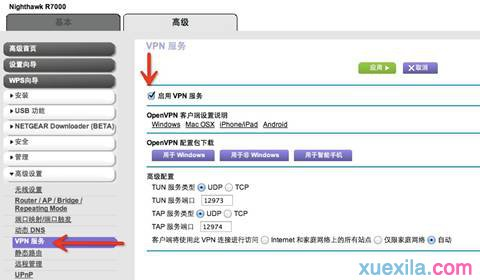

  依次点击菜单高级>高级设置>VPN服务

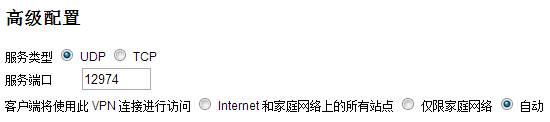

  设定VPN服务的参数,启用VPN服务

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  服务类型:选择用来传输VPN数据的协议类型,UDP或TCP。

  服务端口:路由器的VPN Server程序用来监听的端口,默认为12974。

  注:如果您的ISP限制较严格并可能封锁部分端口,请与您的ISP获取联系确认情况。

  客户端将使用此VPN连接进行访问:

  Internet和家庭网络上的所有站点:所有数据流量均通过VPN传输。

  仅限家庭网络:仅访问路由器内网的数据流量通过VPN传输。

  自动:智能选择流量是否通过VPN传输,默认情况下所有数据流量(除访问路由器内网的数据流量)均不通过VPN传输,仅在不可达的情况下尝试使用VPN。

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  勾选“启用VPN服务”选框,点击应用。

  第四步下载OpenVPN配置文件

  根据平台不同下载对应的配置文件,本例中我们点击“用于Windows”按钮下载用于Windows操作系统的配置文件。

  下载的文件是名为“windows.zip”的压缩包文件,解压后得到如下4个文件:

  ca.crtCA证书

  client.crt客户端证书

  client.key客户端key

  client1.ovpnOpenVPN配置文件

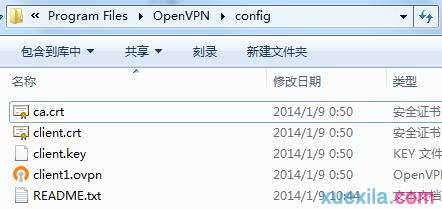

  我们需要将这4个文件复制或移动到OpenVPN软件对应的目录下。在第一步的安装过程中,我们将OpenVPN安装到了“C:\Program Files\OpenVPN”,因此,我们将这4个文件复制到“C:\Program Files\OpenVPN\config”文件夹下。

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  第五步修改网络适配器名称

  在第一步中,我们曾说过OpenVPN会安装一个虚拟网卡“Tap-Windows Adapater V9”,现在需要修改此网卡的名称。不同操作系统下,此步骤略有差异,进入控制面板(分类视图)后:

  Windows 8网络和Internet >网络和共享中心>更改适配器设置>以太网 X

  Windows 7网络和Internet >网络和共享中心>更改适配器设置>本地连接 X

  Windows Vista网络和Internet >网络和共享中心>管理网络连接>本地连接 X

  Windows XP网络和Internet连接>网络连接>本地连接 X

  X代表一个数字编号,具体为多少取决于您的计算机上已经有多少个相类似的网络适配器,我们需要找到的是设备名称“TAP-Windows Adapter V9”的图标,在这个图标上点击鼠标右键,然后点击重命名修改此连接名称为“NETGEAR-VPN”。

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  修改前修改后

  第六步启动OpenVPN 软件,连接VPN

  在OpenVPN GUI的图标上点击鼠标右键,选择以管理员身份运行(A),运行后会在系统任务栏的通知区域显示OpenVPN GUI的图标,此图标有3种状态:

红色

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开
:未连接VPN或已断开黄色

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开
:正在连接中绿色

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开
:已连接至VPN

  在此图标上点击右键,弹出的菜单中选择Connect:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

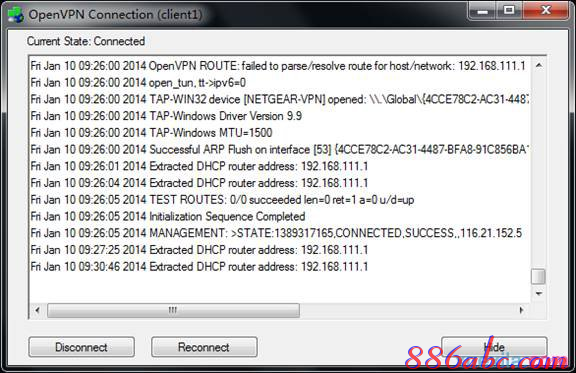

  此时会弹出名为OpenVPN Connection的窗口,等待几分钟直至VPN成功,图标变为绿色:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  需注意,由于网络环境或其他因素影响,VPN连接可能会尝试自动重连数次,此过程中无需人工干预,耐心等候即可。

  第七步检查VPN连接是否成功

  可通过以下几种方式检查您的VPN是否已经连接成功:

  通过OpenVPN软件查看

  鼠标悬停在通知区域的OpenVPN图标上可看到下图中的信息:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

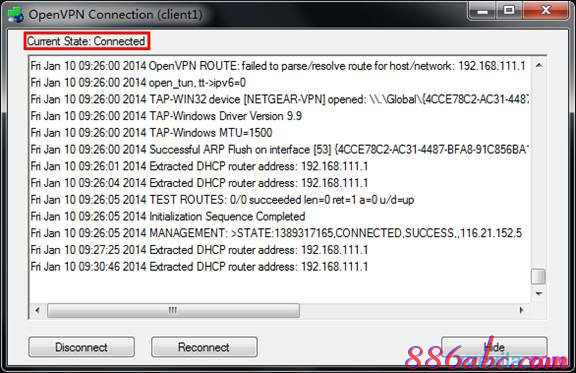

  在OpenVPN GUI的图标上点击右键,选择Show Status:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  查看TAP-Windows Adapter V9网络适配器状态

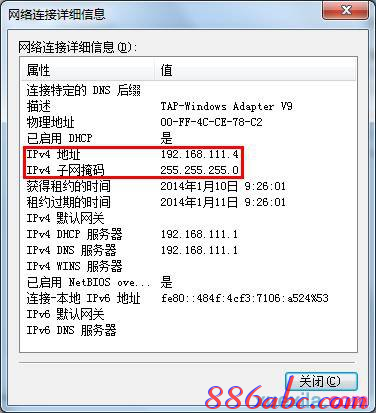

与上文第五步类似,找到已经被重命名为“NETGEAR-VPN”的图标,点击鼠标右键选择状态,在弹出的窗口中点击“详细信息”(适用于Windows 8、7、Vista)或“支持”>“详细信息”(适用于Windows XP)。从下图中可以看到,我们已经获取到了与远端的NETGEAR R7000路由器同样网段的IP地址。

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  VPN连接前VPN连接后

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  在命令提示符下运行命令并查看返回结果

  点击开始菜单>运行,或在桌面空白处点击鼠标左键然后按下组合键Win(Windows徽标键,一般位于Ctrl和Alt之间)+R,在弹出的窗口中输入CMD并回车即可打开命令提示符。

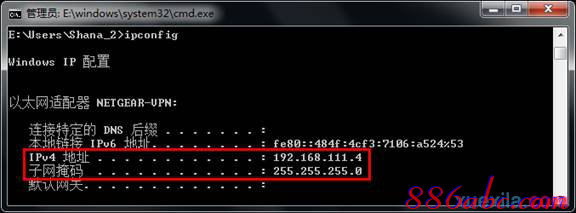

  输入“ipconfig”并回车执行,然后从结果中找到名为“NETGEAR-VPN”的网络适配器并查看信息:

路由器密码修改,tenda路由器设置,光纤路由器设置,tp link无线路由器怎么设置,192.168.1.1,部分网页无法打开

  从上图中也可以看到,VPN连接已经成功。
