　　飞鱼星路由器合勤防火墙网对网的设置案例：

　　第一部分 飞鱼星配置

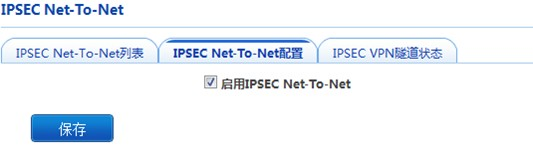

　　一、 启用IPSec VPN网对网：

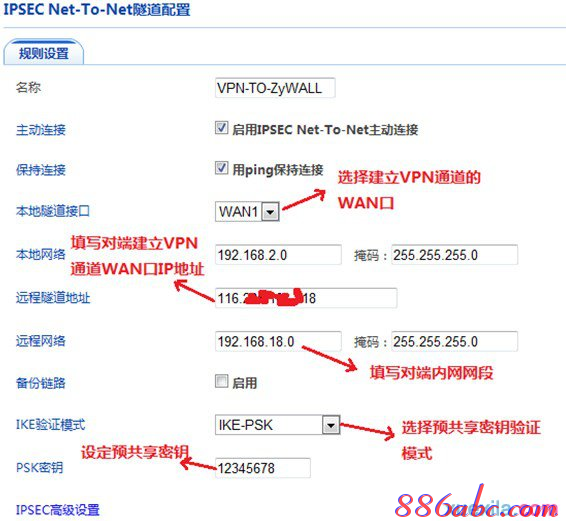

　　二、 IPSec VPN参数设定：

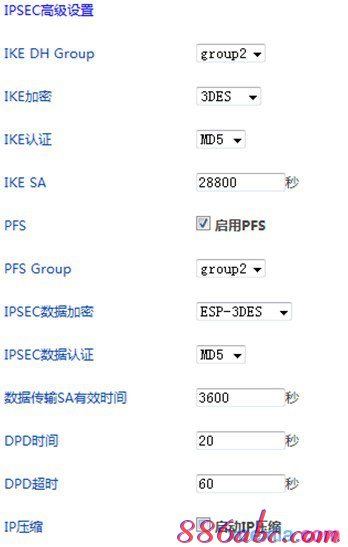

　　IPSec高级设置：

　　第二部分 ZyWALL USG 200设置

　　一、 添加远程网络

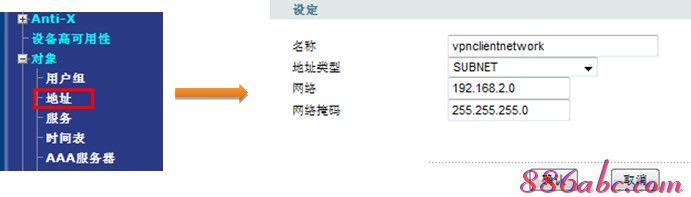

　　从左边菜单进入，对象―〉地址，新建策略添加远程网络”vpnclientnetwork”：

　　二、 IPSec VPN配置

　　从菜单中选择VPN―〉IPSec VPN

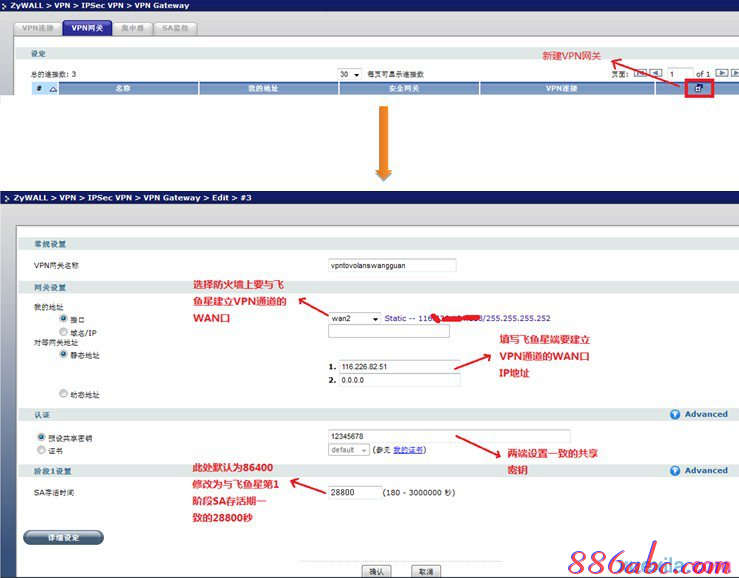

　　1、 新建VPN网关“vpntovolanswangguan”：

　　注意：网关设置处，如果选择对端为动态地址，飞鱼星则需要打开主要连接。

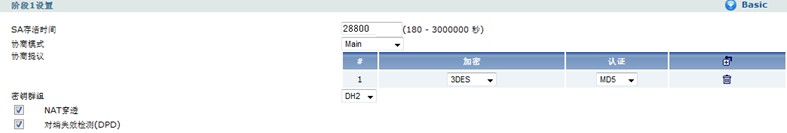

　　点击“阶段1设置”后面的“Advanced”修改成与飞鱼星一致的3DES加密和MD5验证方式，密钥群组选择为DH2(同飞鱼星IKE DH Group选择 group 2)：

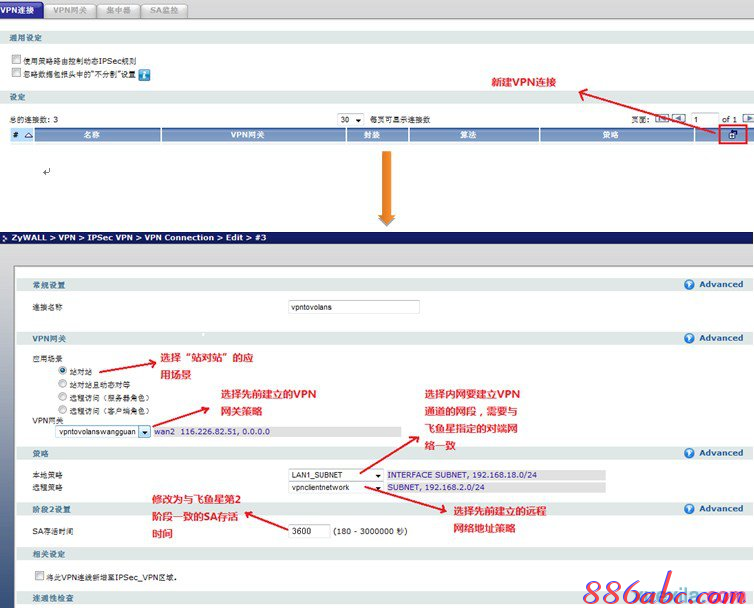

　　2、 建立VPN连接“vpntovolans”

　　进入VPN连接页面，点击 新建VPN连接：

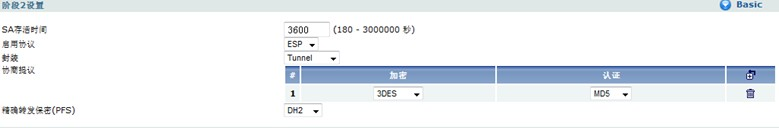

　　点击“阶段2设置”后面的“Advanced”修改为与飞鱼星一致的3DES加密和MD5验证方式，封装模式选择为“Tunnel(隧道模式)”，选择ESP协议，PFS选择为DH2(同飞鱼星PFS Group选择group 2)：

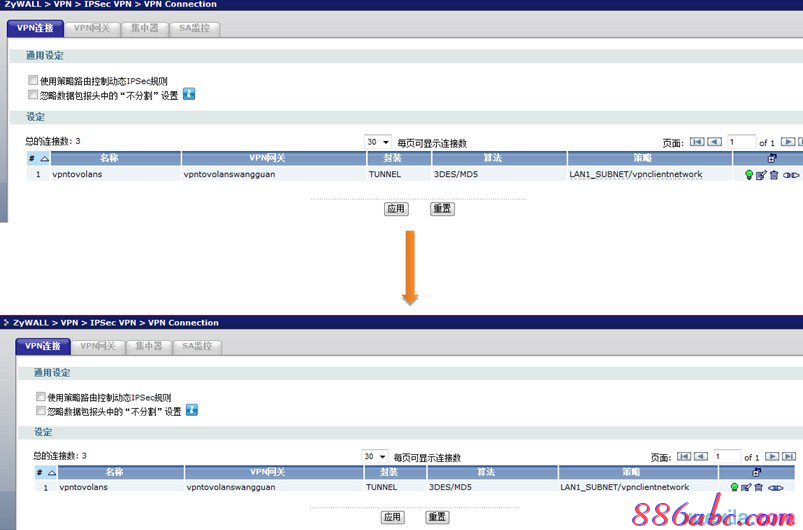

　　至此，IPSec VPN已经设置完毕，点击VPN连接策略后面的“ ”即可成功建立IPSec VPN通道：

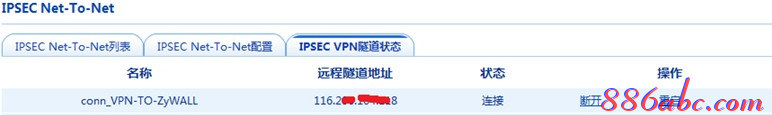

　　飞鱼星端VPN通道连接显示：

　　3、 添加策略路由

　　在ZyWALL USG 200上如果不添加策略路由会出现VPN随道虽已建立，但只能在飞鱼星内网ping通合勤防火墙网关地址，但无法ping通对端内网，对端内网也无法ping飞鱼星网关地址及内网主机。

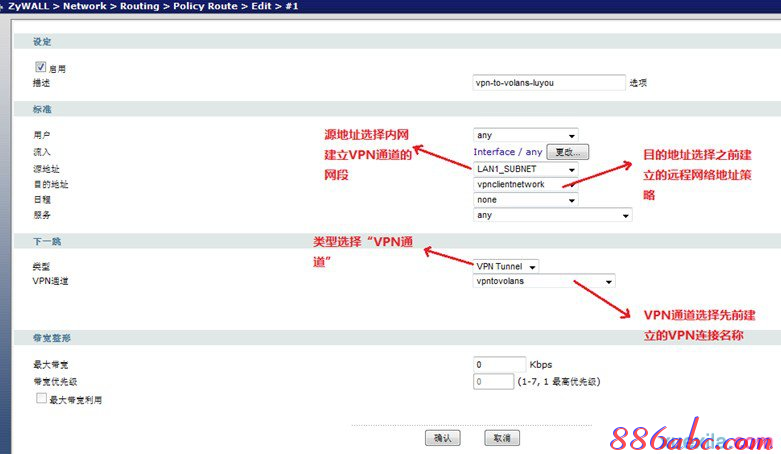

　　从左边菜单中进入，网络―〉路由―〉策略路由，点击“ ”新建一条策略路由：

　　4、 连通性测试

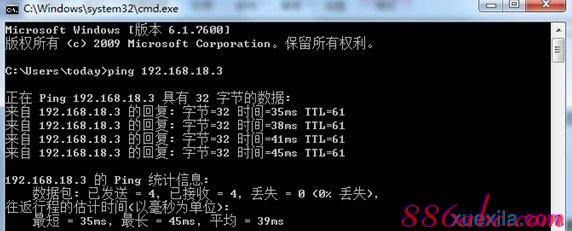

　　在飞鱼星内网ping对端内网某主机192.168.18.3：

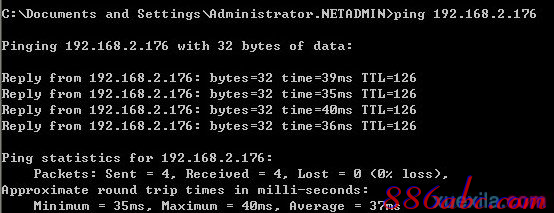

　　在USG 200内网ping飞鱼星内网主机：
