　　飞鱼星路由器IPSec hub and spoken的设置案例：

　　一、网络拓扑

　　Hub-and-Spoken 即各分支机构利用VPN设备与总部VPN设备建立VPN通道后，除了可以和总部进行通信，各分支机构之间还可以利用总部VPN设备互相通信。配置时，请注意设置0.0.0.0网络和相关静态路由。

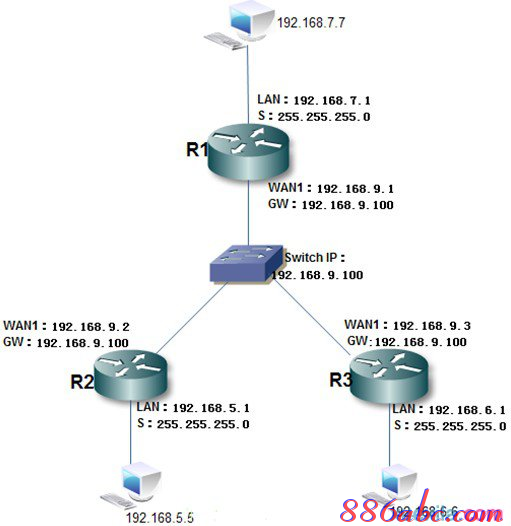

　　配置拓扑如下:

　　R1(总部)：WAN1：192.168.9.1 GW：192.168.9.100 Subnet Mask：255.255.255.0

　　R2：WAN1：192.168.9.2 GW：192.168.9.100 Subnet Mask：255.255.255.0

　　R3：WAN1：192.168.9.3 GW：192.168.9.100 Subnet Mask：255.255.255.0

　　二、VPN配置

　　对R1进行配置，选择R1作为中心路由器。

　　配置如下：

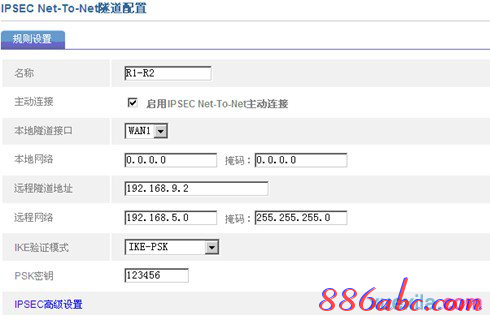

　　配置第一条规则：R1和R2建立IPSEC。

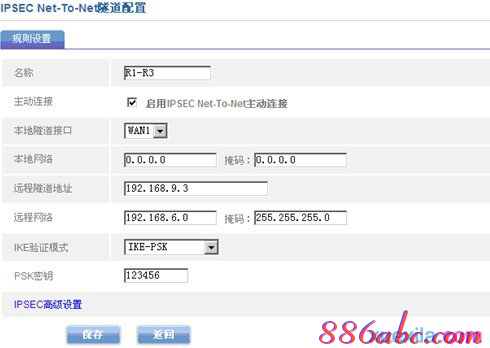

　　配置第二条规则：R1和R3建立IPSEC。

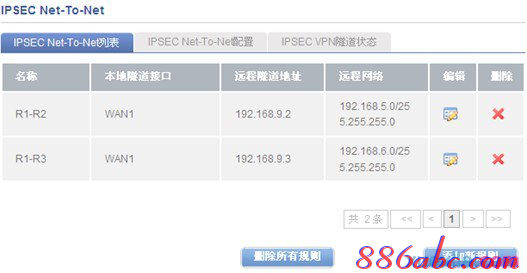

　　配置好后页面显示如下：

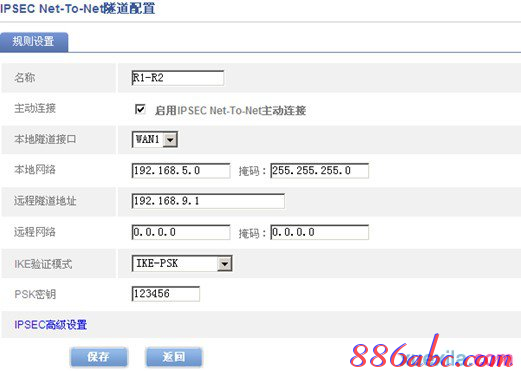

　　对R2进行配置，R2作为节点端。配置如下：

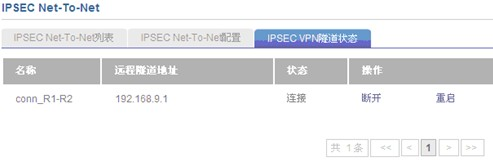

　　配置好规则后，稍等片刻，查看隧道状态：

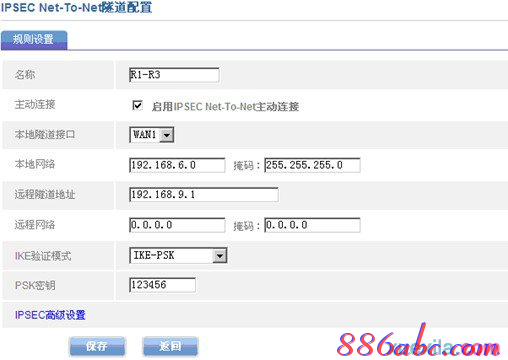

　　对R3进行配置，R3作为节点端。配置如下：

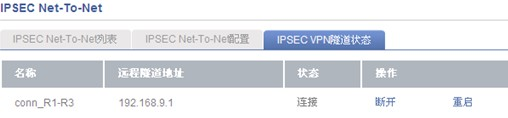

　　配置好规则后，稍等片刻，查看隧道状态：

　　三、静态路由配置

　　到此为止所有关于IPSEC的配置已完毕，但由于中心端的网络为任意网络，所以需要在各节点进行静态路由的配置才能实现相互访问。具体配置如下：

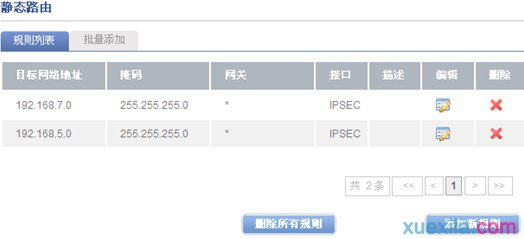

　　给R2配置静态路由，如下图所示：

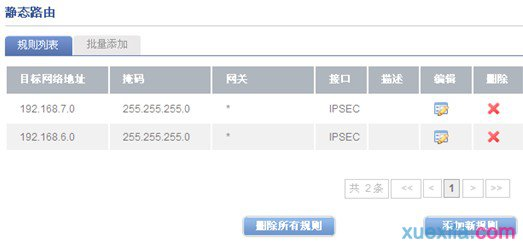

　　给R3配置静态路由，如下图所示：

　　四、验证联通性

　　所有静态路由已配置完成。为了验证配置是否成功，在R1、R2、R3上进行互ping对端网络。

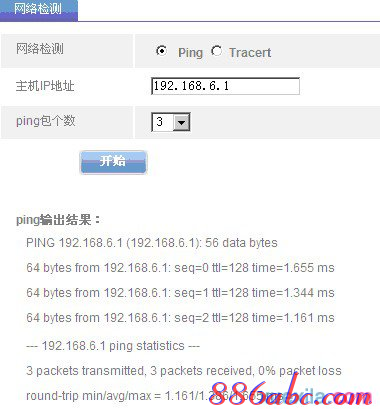

　　R1上ping 192.168.5.1 、192.168.6.1能正常通信。如下图所示：

　　按照R1的方式在路由器R2、R3上继续执行ping操作：

　　在R2上ping 192.168.7.1、 192.168.6.1，能正常通信。

　　在R3上ping 192.168.7.1、 192.168.5.1，能正常通信。

　　如果每个PING的结果和上图一致，则此时R1、R2、R3各网络已实现相互通信。
