静态路由是在路由器中手动设置的固定的路由条目。路由器静态路由是基于ICMP重定向原理,与其他公司宣传的“静态路由”有所区别。

ICMP重定向是在特定情况下,路由器向主机发送ICMP重定向报文请求主机改变路由,并转发该主机发出的分组到相应目的地的过程。下面我们以实例来进行说明。

典型应用:

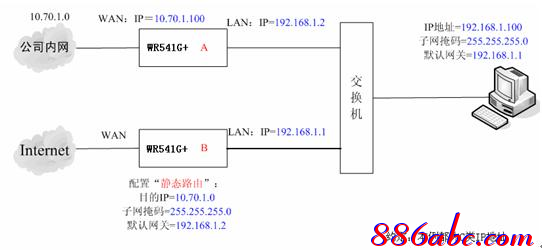

在一个公司网络中,不仅可以通过无线路由器B连接外网,还可以通过无线路由器A来连接公司内网服务器。在不修改本地连接的IP地址及网关情况下,公司电脑需要能够同时访问外网和内网服务器。配置实例如下图:

tplogincn设置密码网址是多少

PC默认将不与自己在同一网段的数据发送给网关192.168.1.1,即无线路由器B。路由器B接收到数据后,检查数据包的目的地址。如果发现目的IP为10.70.1.0的数据包,则路由器会发送一个ICMP重定向数据包给PC,告知PC后续发往10.70.1.0网段的数据包,都发送给192.168.1.2,即路由器A即可。这样PC就可以直接访问公司内网服务器了。在TL-WR541G+无线路由器中的详细配置过程如下:

步骤1:

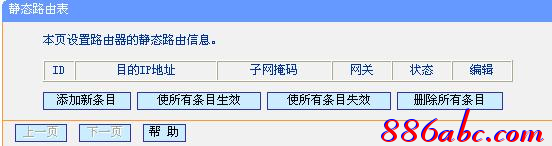

使用路由器管理地址登陆路由器B管理界面,点击“路由功能”菜单,选择“静态路由表”,如下图:

tplogincn设置密码网址是多少

步骤2:

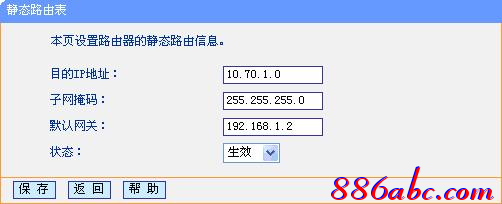

点击“添加新条目”按钮,在静态路由表中填写相应的参数。

tplogincn设置密码网址是多少

步骤3:

点击“保存”按钮后,在静态路由表中可以查看已有配置。

tplogincn设置密码网址是多少

步骤4:

在PC上访问内网服务器,检测静态路由条目是否生效。如果能访问,则说明静态路由配置成功.
