确认原有型号R3220支持无线中继(WDS)功能,再新购一台R3220无线路由器,与已有的无线路由进行无线中继。

【注意】如果办公室原有的无线路由器属于其他品牌。务必首先确认,已有的无线路由是否具备无线中继功能。只有都具备WDS的功能,两个无线设备才能实现中继。

另外,目前WDS还非国际标准,不同品牌产品之间的无线中继,不能保证一定成功。

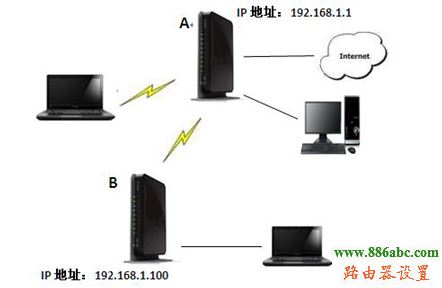

网络拓扑

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

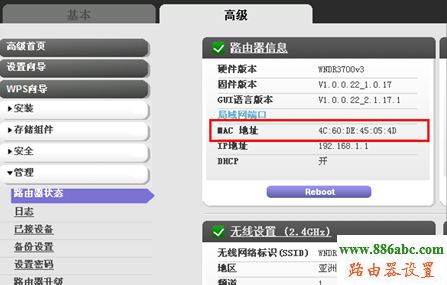

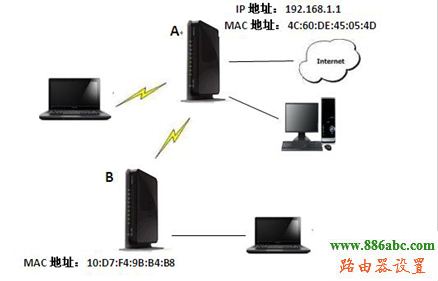

 【注意】R3220路由器的MAC地址,可以在设备背面查看条形码,也可以在管理界面的“路由器状态下”查看,“局域网端口”下的MAC地址,即为中继所用的MAC。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

一、无线中继设置

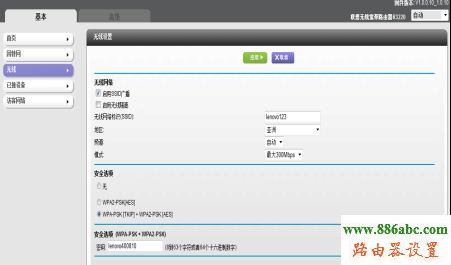

1、登录A的管理界面192.168.1.1,点击左侧菜单中的高级->安装->无线设置。若路由器默认无线频道为auto(自动),必须首先将频道改为固定的数值,推荐使用1、6或11。【注意】无线网络标识(SSID)默认lenovo_new,也可以用数字字母任意命名,进行中继的两个路由器,SSID可以相同,也可以不同。如果希望无线客户端在两个无线路由器的范围内实现漫游,请将SSID设为相同。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

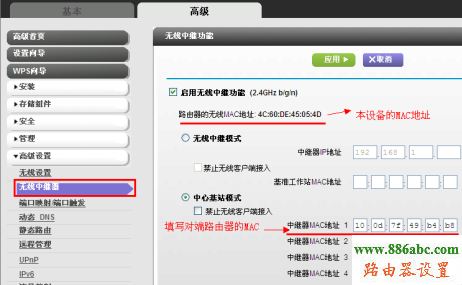

2、点击左侧菜单中的高级--->高级设置--->无线中继功能,设置中继:(1)在“启用无线中继功能”前打钩;(2)选择“无线基站”,在“中继器MAC地址1”中填写路由器B的MAC地址;ⅲ)如果路由器A本身不需要提供无线覆盖,则在“禁止无线客户端接入”前打钩;本例中,A负责办公区域的无线覆盖,因此不能打勾。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

3、完成设置之前,路由器B先不接入局域网,只用一台电脑有线方式连接到路由B的一个LAN口。同样用默认的192.168.1.1的地址登录B的管理界面,与步骤1相同,修改无线频道为1(若步骤一中选择了6或11,B亦要与A保持一致)。

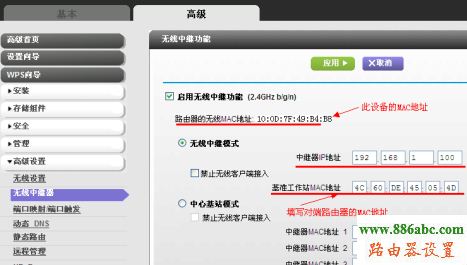

4、点击左侧菜单中的高级->高级设置->无线中继功能,设置中继:(1)在“启用无线中继功能”前打勾;(2)选择“无线中继器”模式,在“基站MAC地址”中,填入路由器A的MAC地址;(3)当工作在“无线中继器”模式时,无线路由器变成一台普通的无线AP,“中继器IP地址”中,可以任意指派局域网中空闲的IP地址,作为这台无线AP的管理地址,例如192.168.1.100,日后如需登录该设备的管理界面,就要使用这个新的IP地址,而非默认的192.168.1.1,这一点请务必留意!设置完毕,点击“应用”。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

二、中继成功与否的检验

正常情况下,按照上述步骤设置完毕,路由器A与B的无线中继即可成功建立。也有更直观的方式,验证中继是否成功。

将一台电脑,用有线方式连接路由

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

将一台电脑,用有线方式连接路由B的一个LAN口,试看能否访问路由A的管理界面。如果可以访问,则表面中继成功。若不能访问,请依照上面步骤进行排查,主要检查无线设置中的地区、模式、频道等参数是否一致。

三、中继的加密

无线局域网应用的日益普及,安全加密尤为必要。但使用WDS时,加密的选择有一定的局限性。

1、无线中继的两个设备,必须选择相同的加密方式、相同的密码。

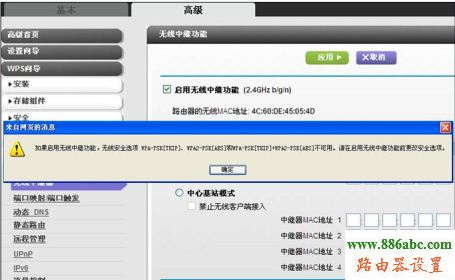

2、无线路由器进行无线中继时,仅支持WEP加密。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

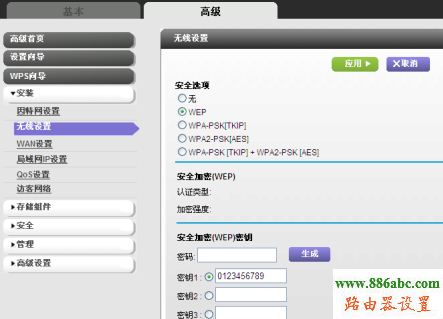

3、WEP加密设置例如在两台R3220中均如下设置,在“高级--->安装--->无线设置”中的“安全选项”中,选择WEP加密,在密钥一中手动输入无线密码(务必遵守WEP密钥规则进行设置):如果安全选项中无WEP加密方式,请先将无线“模式”选择为54M。

,melogin.cn修改密码,tp-link无线路由器怎么安装,迅捷fwd105,代理服务器地址列表,怎样设置无线路由器

WEP密钥设置规则:

64位WEP –密钥一中输入十位十六进制数字(“0-9”十个数字和“A-F”六个字母,这十六个字符的任意组合);

128位WEP –密钥一中输入二十六位十六进制数字(“0-9”十个数字和”A-F”六个字母,这十六个字符的任意组合)。
